Описание
Редуктор ременной без корпуса, редукция 1:5, под ШД с фланцем 86мм, используются как отдельный узел линейной передачи.
Для связи между ведущим и ведомым шкивом ременного редуктора используетcя зубчатый ремень CONTITECH HTD 550 5M (Материал ремня – резина, материал корда - полиамид, наружная ширина ремня 15мм, номинальная длина ремня 550 мм, высота ремня 3.6 мм, максимальная скорость ремня 50 м/с).

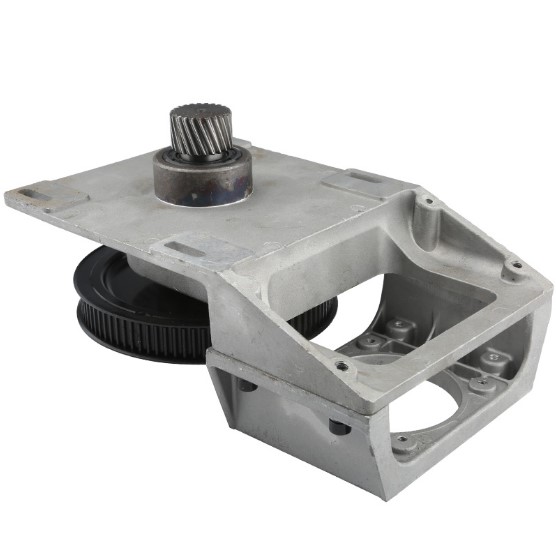

Редуктор состоит из литого алюминиевого корпуса, кронштейна для крепления шагового двигателя и вала. На одной из сторон вала находится ведомый шкив, с другой стороны шестерня зубчатой рейки.

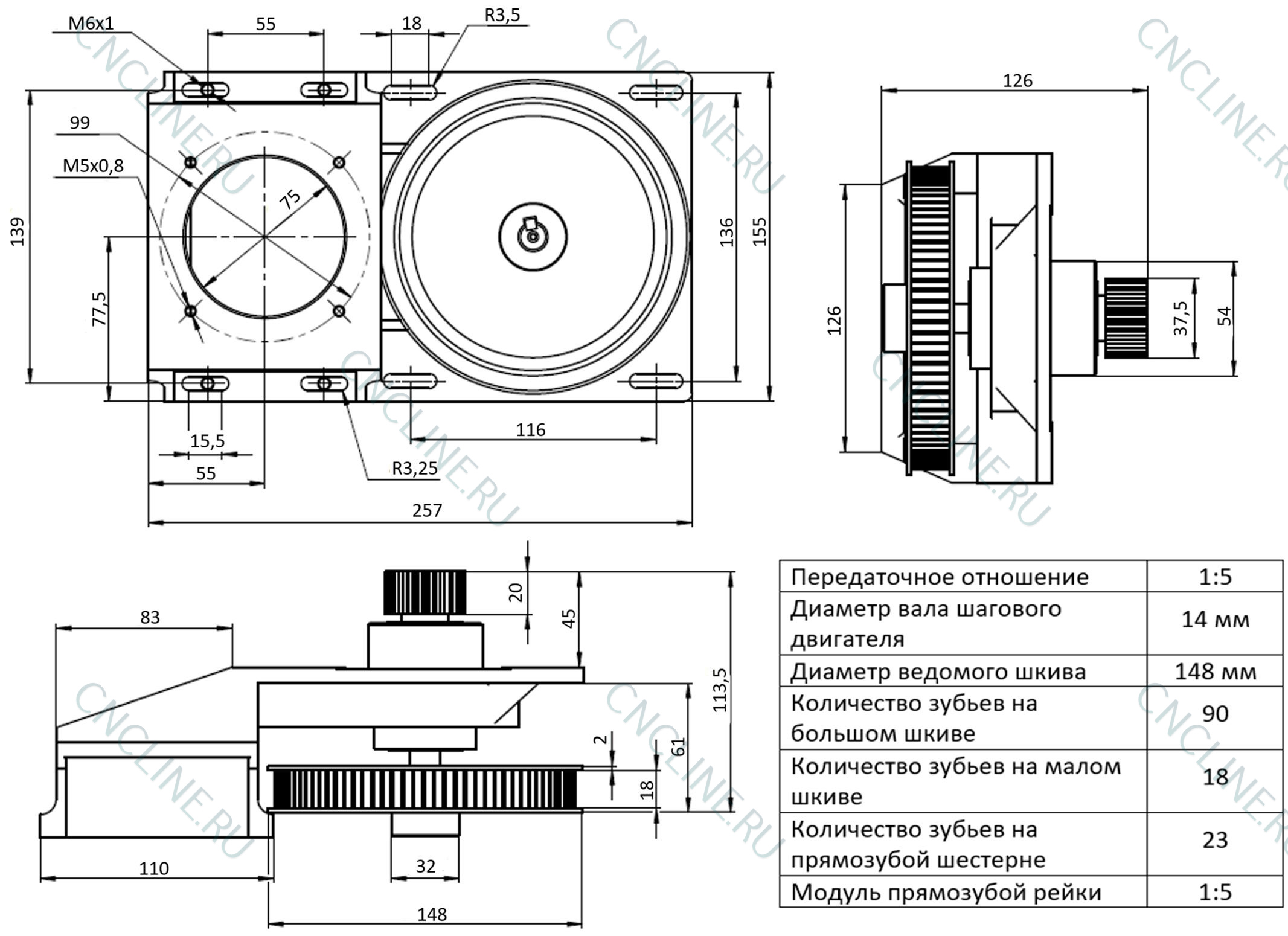

Размеры редуктора ременного без корпуса
